| Konfiguration | Glas - Polymer |
| Farbe | Silberner Rahmen / Weißer Hintergrund |
| Zelltechnologie | TOPCon |
| Anzahl der Zellen | 108 Zellen (450W) / 120 Zellen (495W) |
| Layout-Verhältnis | 0,230 kWp/m² |
| Anzahl der Busbars | 16 Bus Bar |
| Abmessungen | 1134 x 1722 mm (450W) / 1134 x 1909 mm (495W) |
| Rahmendicke | 35 mm |
| Gewicht | 24 Kg (450W) / 29 Kg (495W) |
| Kabellänge | +1000 mm / -1000 mm |
| Schneelastbeständigkeit | 750 Kg/m² |
| Hagelbeständigkeit | HW5 (Ø45mm, 110Km/h) |
Photovoltaikmodul aus monokristallinem TOPCon-Silizium > 25%. PRISMA-4.0-Technologie: 4-mm-Innenprismenglas, Front-POE-Polymer mit einer Dichte von 430 g/m², weiße Rückseitenfolie, silberne Rahmen. Statische Lastbeständigkeit 750 kg/m², Hagelbeständigkeit 45 mm bei 110 km/h. 30 Jahre Garantie auf Fabrikationsfehler und 30 Jahre lineare Leistungsgarantie. Brandverhaltensklasse 1, Klasse E zertifiziert, Broof (t2).
| Glasdicke | 4,0 mm |
| Glaszusammensetzung | eisenarm gehärtet |
| Glastyp | innen prismatisch |
| Nanotechnologie-Behandlung | ARC (Anti-reflecting-coating) |
| Sonnentransmission | ≥ 93,8 % |
| Polymerzusammensetzung | POE (Polyoxyethylen) |
| Polymerdichte | 430 gr/m² |
| Pmpp (Wp) | Vmpp (V) | Impp (A) | Voc (V) | Isc (A) | Prod.-Wirkungsgrad (%) | Schaltkreis-Wirkungsgrad (%) | |
| TRS 450-54M-H8N | 450 Wp | 32,50 V | 13,85 A | 39,16 V | 14,49 A | 23,0 % | 25,1 % |
| TRS 495-60M-H8N | 495 Wp | 36,08 V | 13,72 A | 43,39 V | 14,49 A | 22,9 % | 25,1 % |
| Coefficiente Pmpp | Coefficiente Voc | Coefficiente Isc | NOCT | |
| TRS 450-54M-H8N | -0,30 % / °C | -0,25 V % / °C | +0,046 % / °C | 45°C ± 2°C |
| TRS 495-60M-H8N | -0,30 % / °C | -0,25 V % / °C | +0,046 % / °C | 45°C ± 2°C |
| IEC 61215 - 2:2017 (ed.II) | TÜV SÜD |
| IEC 61730 - 2:2018 (ed.II) | TÜV SÜD |
| PID / Salznebel / Ammoniak | TÜV SÜD |
| Brandverhalten: Klasse 1 (UNI 917A) | Istituto Giordano |
| PRISMA-4.0-Technologie | Universität Brescia |
| ISO 9001:2015 Qualität | KIWA |
| ISO 14001:2015 Umwelt | KIWA |
| ISO 45001:2018 Sicherheit | KIWA |
| Factory Inspection Attestation Photovoltaic (PV) Panels | KIWA |
| Fabrikationsfehler | 30 Jahre |
| Lineare Leistung | 30 Jahre |
| PPS | Partner-Installateuren vorbehalten |
*Wir definieren alle unsere Produkte über den Schaltkreis-Wirkungsgrad, einen von uns entwickelten Index, der den maximalen Zellwirkungsgrad zur Größe des Photovoltaikmoduls in Beziehung setzt, um die beste thermische Leistung zu erzielen.
**STC (Standardtestbedingungen) - 1000 Watt/m², AM 1.5, 25°C
***PPS (Produkt/Performance/Service) - Partnern vorbehaltene Garantie, die die für den etwaigen Austausch defekter Produkte erforderliche Arbeit in den ersten zwei Jahren abdeckt.
****Die Factory Inspection ist nicht für alle Produkte verfügbar; bitte vor dem Kauf beim Vertriebsbüro nachfragen.
Die technischen Spezifikationen unterliegen laufenden Aktualisierungen und können sich jederzeit ohne Vorankündigung ändern. Bitte überprüfen Sie die Garantiebedingungen und deren Gültigkeit beim Kauf direkt beim Unternehmen.

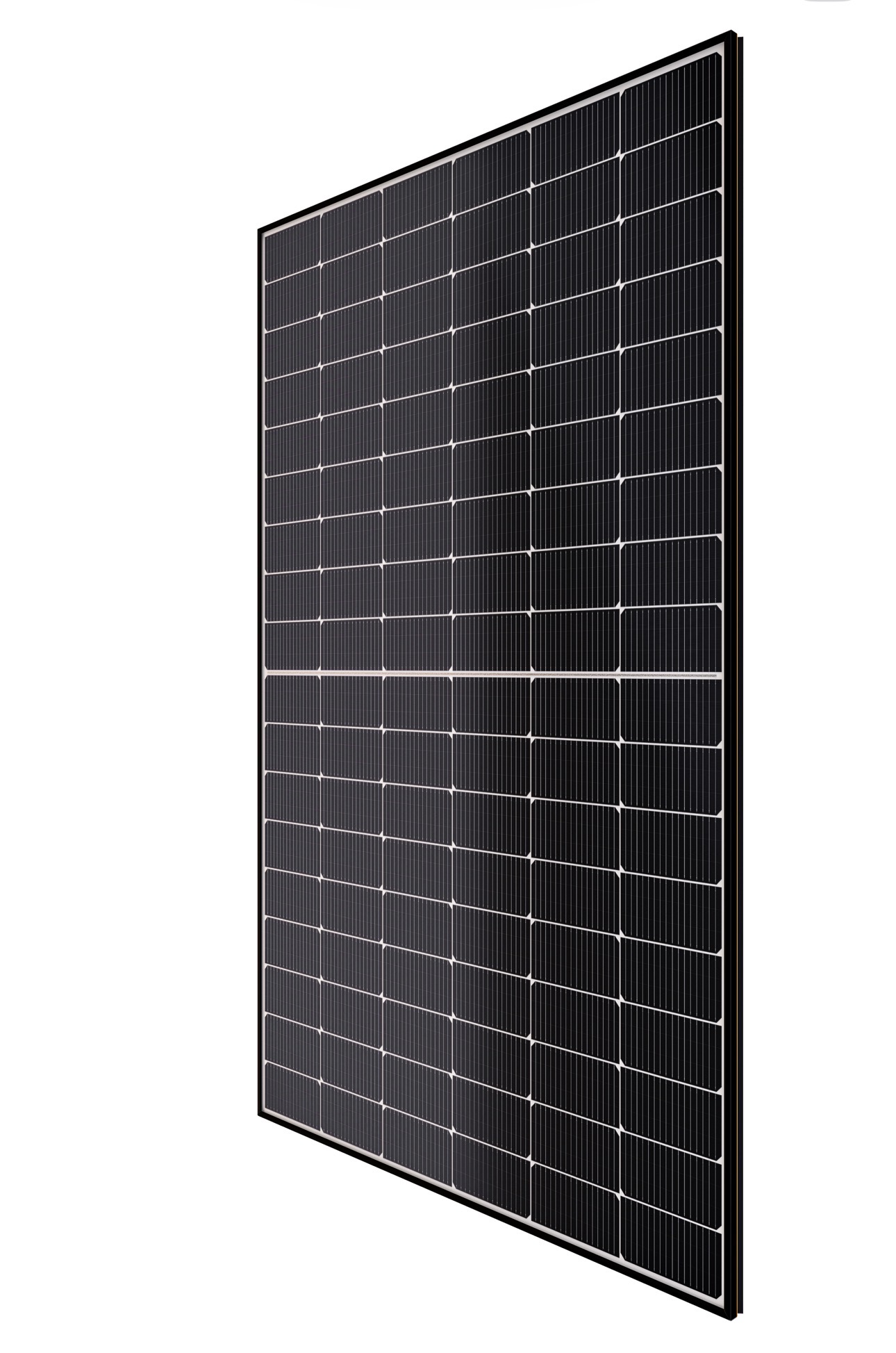

Half Cell 4.0
Hocheffizientes Half-Cell-Modul. Proprietäre Technologien für maximale Langlebigkeit und Sicherheit.
X-CORE²
X-CORE² ist eine Technologie, die ausschließlich mit der Half-Cell-Serie konfigurierbar ist. Eine große Vorschau, geschützt durch die Anmeldung des Patents für gewerbliche Erfindung Nr. 102025000024391, Design und dreidimensionale Marke.
Der patentierte Spezialrahmen kalibriert präzise das eloxierte Aluminium und den Polymereinsatz und erzeugt jedes Mal einen Platteneffekt, wenn das Photovoltaikmodul während des Lebenszyklus der Anlage durch zufällige Ereignisse wie Hagel oder Begehung beansprucht wird.

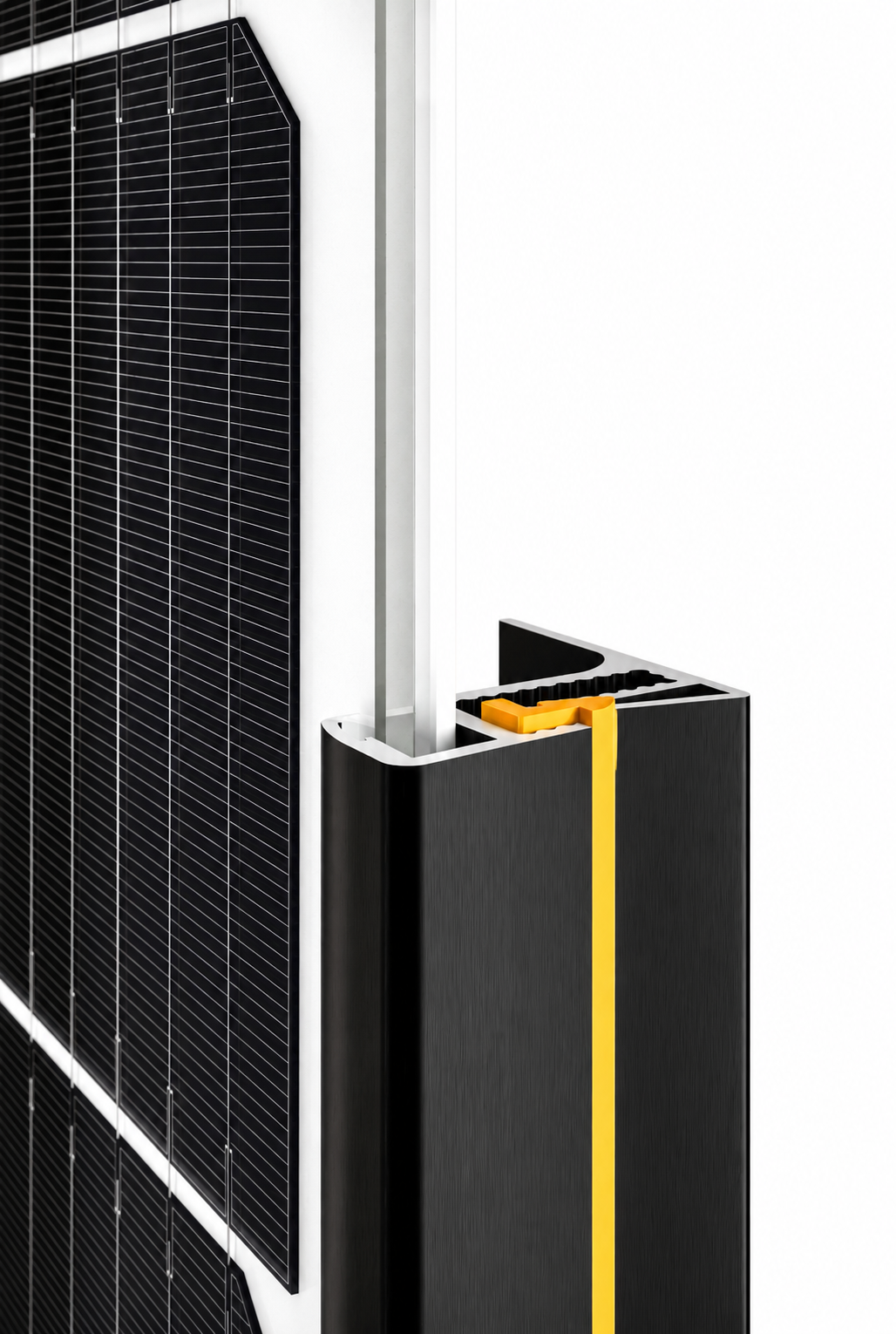

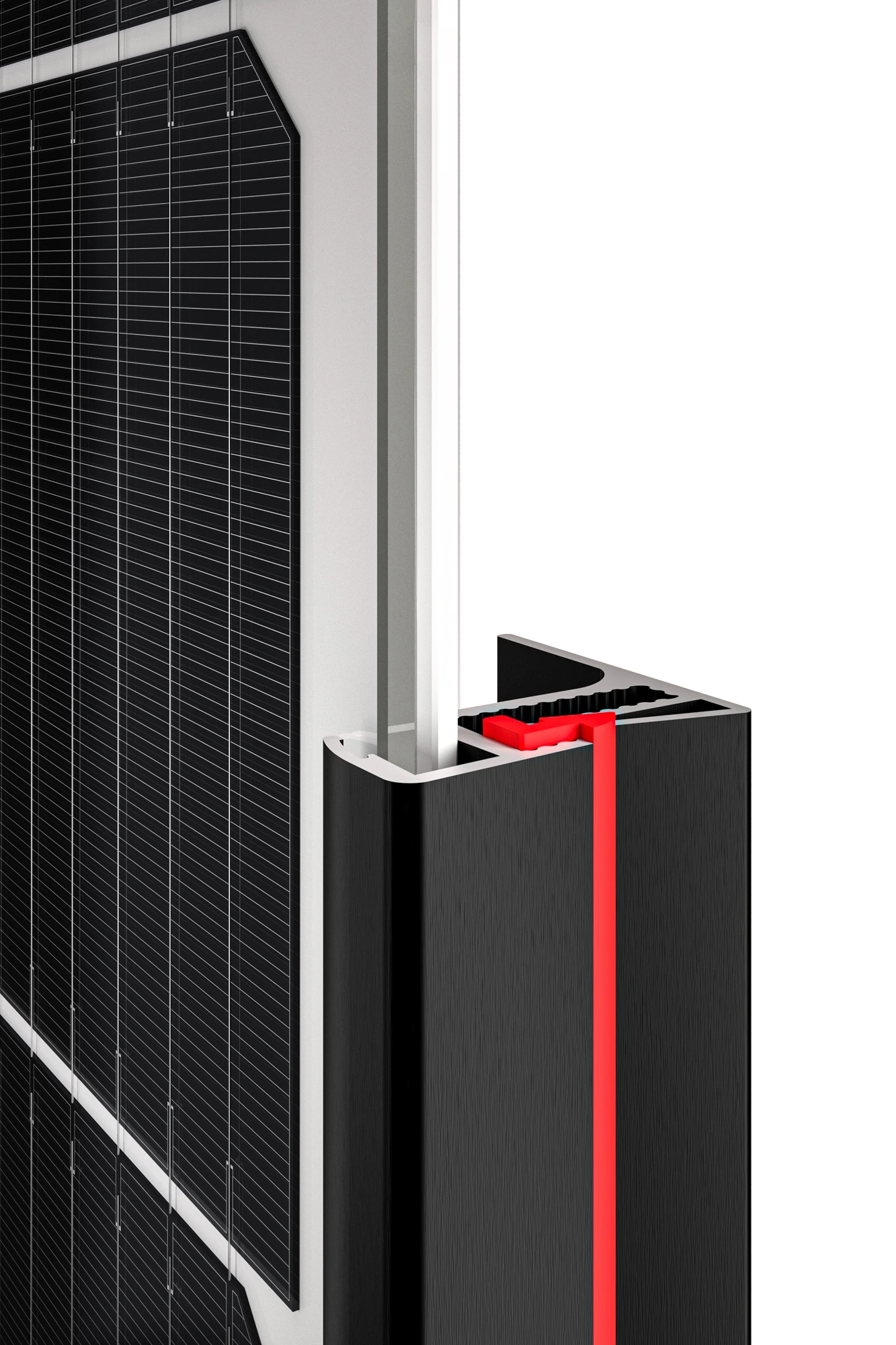

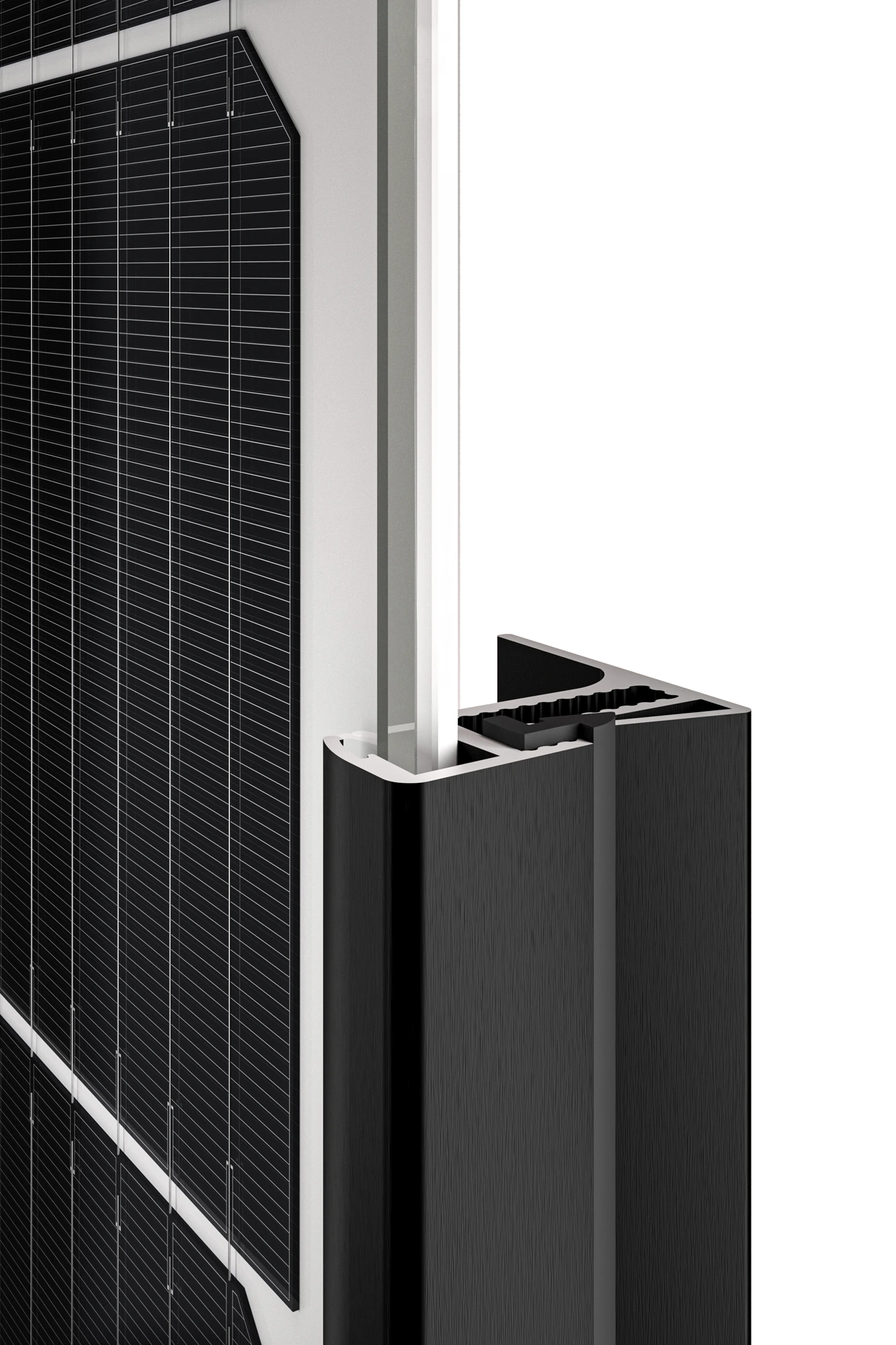

Wählen Sie die Farbe des Polymereinsatzes
Das Produkt
Photovoltaikmodul aus monokristallinem TOPCon-Silizium > 25%. PRISMA-4.0-Technologie: 4-mm-Innenprismenglas, Front-POE-Polymer mit einer Dichte von 430 g/m², weiße Rückseitenfolie, silberne Rahmen. Statische Lastbeständigkeit 750 kg/m², Hagelbeständigkeit 45 mm bei 110 km/h. 30 Jahre Garantie auf Fabrikationsfehler und 30 Jahre lineare Leistungsgarantie. Brandverhaltensklasse 1, Klasse E zertifiziert, Broof (t2).
Schaltkreis-Wirkungsgrad
Produktgarantie
IRSf · Statischer Robustheitsindex
Eingesetzte Technologien
Hocheffiziente TOPCon-Zellen
Die TORRI-Module verwenden N-Type-TOPCon-Zellen (Tunnel Oxide Passivated Contact) der neuesten Generation.
Die TOPCon-Technologie führt auf der Rückseite der Zelle eine sehr dünne Siliziumoxidschicht und einen passivierten Kontakt aus polykristallinem Silizium ein, wodurch die Rekombination der Ladungsträger und damit die internen elektrischen Verluste reduziert werden.
Im Vergleich zu früheren PERC-Technologien ermöglicht sie eine höhere Umwandlungseffizienz, ein besseres Verhalten bei hohen Temperaturen, eine höhere Reaktion bei geringer Einstrahlung und eine geringere Degradation über die Zeit.
ARC — Anti-Reflective Coating
Das Frontglas ist mit einer nanostrukturierten ARC-Antireflexbeschichtung behandelt, die entwickelt wurde, um die Transmission der Sonnenstrahlung zu den Zellen zu erhöhen.
Die Beschichtung erzeugt eine Schicht mit einem Brechungsindex zwischen Luft und Glas, wodurch der Indexsprung an der Grenzfläche und damit die optischen Verluste durch Reflexion gemäß den Fresnel-Gesetzen reduziert werden.
Struktur und optische Dicke der Beschichtung sind zudem so ausgelegt, dass sie destruktive Interferenz zwischen den Komponenten des reflektierten Lichts erzeugen und so die Reflexion bei den für die Photovoltaikumwandlung relevanten Wellenlängen weiter verringern.
Das Ergebnis ist eine höhere Sonnentransmission des Glases und eine Erhöhung des auf die Zellen einfallenden Photonenflusses, mit einer Reduzierung der optischen Verluste des Moduls.
Vollständiges Datenblatt
Hagelbeständigkeit — IEC 61215 MQT 17
Die Hagelbeständigkeit eines Photovoltaikmoduls wird durch kontrollierte Aufpralltests gemäß IEC 61215-2 – MQT 17 Hail Test überprüft.
Der Test verwendet Eiskugeln mit definiertem Durchmesser und definierter Masse, die auf eine festgelegte Geschwindigkeit beschleunigt und auf bestimmte Punkte des Moduls gerichtet werden. Es wird also nicht nur die Größe des Hagelkorns bewertet: Der grundlegende physikalische Parameter ist die beim Aufprall übertragene kinetische Energie, bestimmt durch die Masse und vor allem durch das Quadrat der Geschwindigkeit:
Prüfstufen und Aufprallenergie
| Durchmesser | Masse | Geschwindigkeit | Kinetische Energie |
|---|---|---|---|
| 25 mm | 7,5 g | 23,0 m/s | ≈ 2,0 J |
| 35 mm | 20,7 g | 27,2 m/s | ≈ 7,7 J |
| 45 mm | 43,9 g | 30,7 m/s | ≈ 20,7 J |
| 55 mm | 80,2 g | 33,9 m/s | ≈ 46,1 J |
| 65 mm | 132 g | 36,7 m/s | ≈ 88,9 J |
| 75 mm | 203 g | 39,5 m/s | ≈ 158 J |
Warum die Aufprallenergie wichtig ist
Die Basisstufe von 25 mm setzt das Modul etwa 2 Joule aus. Mit zunehmendem Durchmesser des Hagelkorns steigt die Belastung nicht linear: Eine Kugel von 55 mm erreicht etwa 46 Joule, über 23-mal die kinetische Energie des 25-mm-Tests. Mit einer Kugel von 75 mm werden etwa 158 Joule erreicht, fast 80-mal die Energie der Basisstufe.
Aus diesem Grund reicht die Kenntnis nur des Hageldurchmessers nicht aus, um die Beständigkeit eines Moduls zu beurteilen: Durchmesser, Masse, Geschwindigkeit und Aufprallenergie müssen zusammen betrachtet werden.
Was beim Aufprall beansprucht wird
Der Aufprall betrifft nicht nur das Glas. Die Energie wird durch die gesamte Modulstruktur übertragen und kann Folgendes verursachen:
- —Bruch oder Beschädigung des Frontglases
- —Mikrorisse und Zellbrüche
- —Beschädigung der Verbindungen
- —lokale Verformungen des Laminats
- —Verlust der Isolierung oder Verschlechterung der elektrischen Eigenschaften
Deshalb arbeitet TORRI an der Beständigkeit des Moduls als komplettes System: 4-mm-Frontglas, Laminatstruktur, hochdichte Einkapselung und mechanischer Schutz der Zellen tragen alle zur Fähigkeit des Moduls bei, die durch den Aufprall erzeugte Energie abzuleiten.
Hagelbeständigkeit ist daher nicht nur Glasbeständigkeit: Es ist die Beständigkeit der gesamten Architektur des Photovoltaikmoduls.
*Wir definieren alle unsere Produkte über den Schaltkreis-Wirkungsgrad, einen von uns entwickelten Index, der den maximalen Zellwirkungsgrad zur Größe des Photovoltaikmoduls in Beziehung setzt, um die beste thermische Leistung zu erzielen.
**STC (Standardtestbedingungen) - 1000 Watt/m², AM 1.5, 25°C
***PPS (Produkt/Performance/Service) - Partnern vorbehaltene Garantie, die die für den etwaigen Austausch defekter Produkte erforderliche Arbeit in den ersten zwei Jahren abdeckt.
****Die Factory Inspection ist nicht für alle Produkte verfügbar; bitte vor dem Kauf beim Vertriebsbüro nachfragen.
Die technischen Spezifikationen unterliegen laufenden Aktualisierungen und können sich jederzeit ohne Vorankündigung ändern. Bitte überprüfen Sie die Garantiebedingungen und deren Gültigkeit beim Kauf direkt beim Unternehmen.
Dokumentation
Datenblatt
PDF · Half Cell 4.0
Alle Dokumente im Kundenbereich
Melden Sie sich im Kundenbereich an, um die gesamte Produktdokumentation herunterzuladen: Datenblätter, Handbücher, Zertifizierungen und Garantien.
| Modell | Leistung | Abmessungen | Zellenanzahl | Datenblatt |
|---|---|---|---|---|
| TRS 585-72M-H8N | 585 Wp | 1134 x 2278 mm | 144 celle | |
| TRS 485-60M-H8N | 485 Wp | 1134 x 1909 mm | 120 celle | |
| TRS 440-54M-H8N | 440 Wp | 1134 x 1722 mm | 108 celle |
