| Configurazione | Vetro - Polimero |

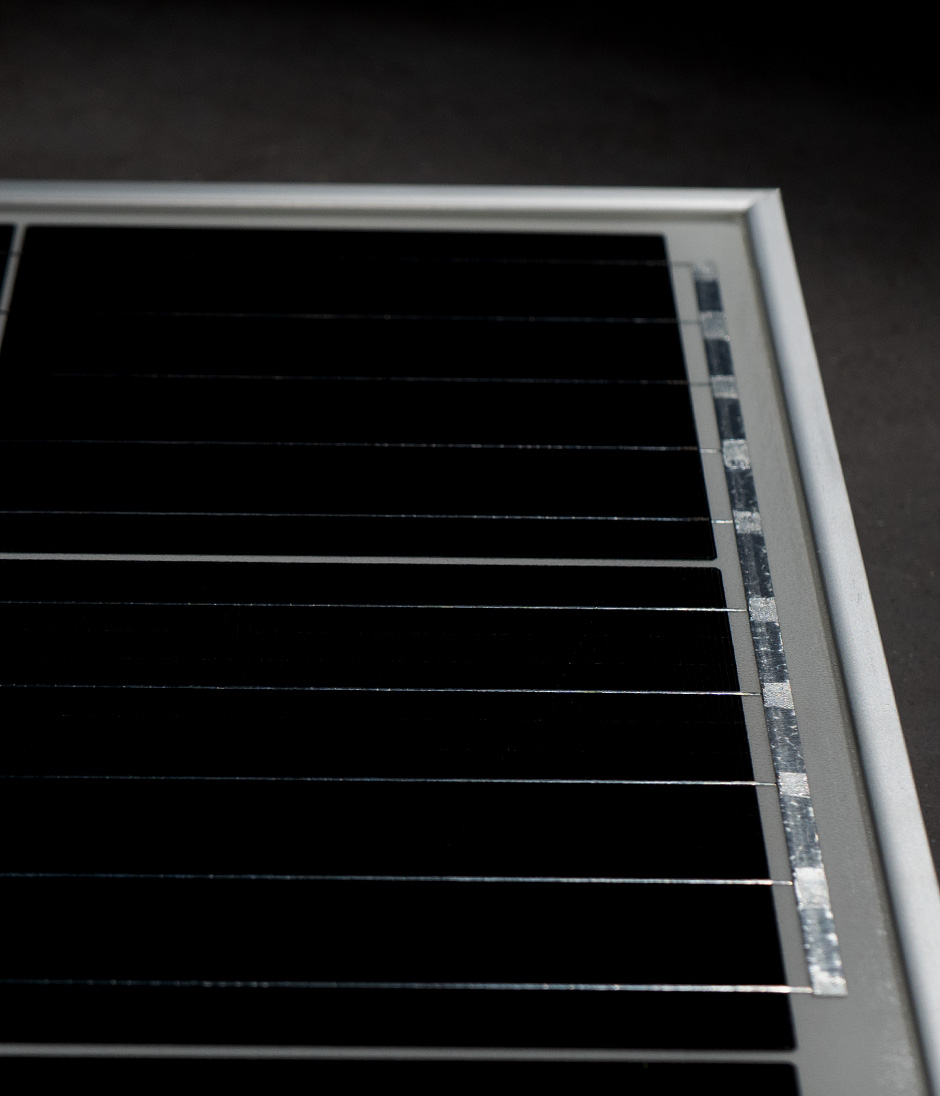

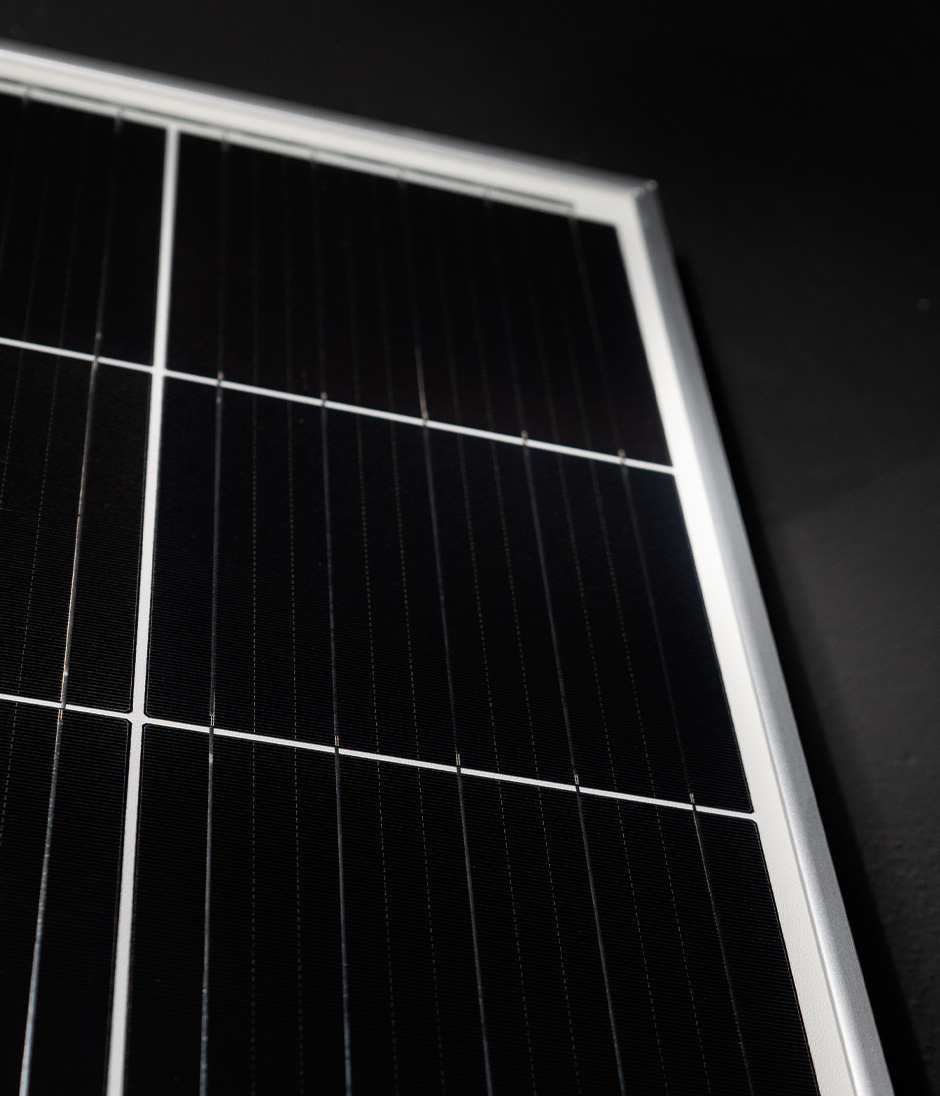

| Colorazione | Cornice silver / Sfondo bianco |
| Tecnologie celle | PERC |
| Numero celle | 60 celle |
| Rapporto di layout | 0,201 kWp/m² |
| Numero di fili conduttori | 5 Bus Bar |
| Dimensioni | 1002 mm x 1665 mm |
| Spessore cornice | 35 mm |
| Peso | 22 Kg |
| Lunghezza cavi | +1000 mm |
| Resistenza carico neve | 750 Kg/m² |
| Resistenza alla grandine | HW5 (Ø45mm, 110Km/h) |

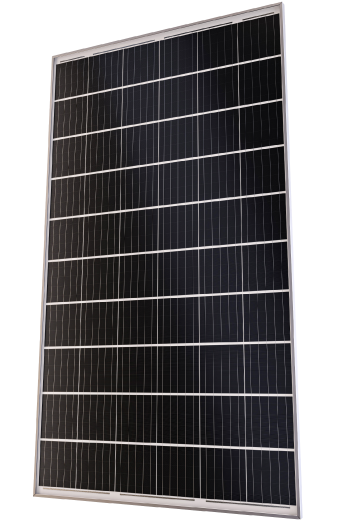

Modulo fotovoltaico in silicio monocristallino PERC: 330/335Watt, 60 celle. Tecnologia PRISMA 4.0: vetro 4mm prismatico interno, polimero POE frontale con densità 430g/m³, backsheet trasparente, cornici di colore silver. Dimensioni 1665x1002x35mm, peso 21kg, resistenza carico statico 750Kg/m2, resistenza grandine 45mm a 110Km/h. Garanzia 30 anni sui difetti di fabbrica e 30 anni sulla performance lineare. Classe 1 di reazione fuoco.
| Spessore vetro | 4,0 mm |
| Composizione vetro | temprato a basso contenuto di ferro |
| Tipologia vetro | prismatico interno |
| Trattamento nanotecnologico | ARC (Anti-reflecting-coating) |
| Trasmittanza solare | ≥ 93,8 % |
| Composizione polimero | POE (Poliossietilene) |
| Densità polimero | 430 gr/m² |
| Pmpp (Wp) | Vmpp (V) | Impp (A) | Voc (V) | Isc (A) | Eff. prod. (%) | Eff. circuito (%) | |
| TRS 330-220M-SILVERED | 330 Wp | 38,80 V | 9,76 A | 41,60 V | 10,30 A | 19,82 % | 22,6 % |
| TRS 335-220M-SILVERED | 335 Wp | 34,00 V | 9,85 A | 41,80 V | 10,39 A | 20,15 % | 22,9 % |
| Coefficiente Pmpp | Coefficiente Voc | Coefficiente Isc | NOCT | |
| TRS 330-220M-SILVERED | -0,30 % / °C | -0,25 V % / °C | +0,046 % / °C | 45°C ± 2°C |
| TRS 335-220M-SILVERED | -0,30 % / °C | -0,25 V % / °C | +0,046 % / °C | 45°C ± 2°C |
| IEC 61215 - 2:2017 (ed.II) | TÜV SÜD |
| IEC 61730 - 2:2018 (ed.II) | TÜV SÜD |
| PID / Nebbia Salina / Ammonia | TÜV SÜD |
| Reazione al fuoco: Classe 1 (UNI 917A) | Istituto Giordano |

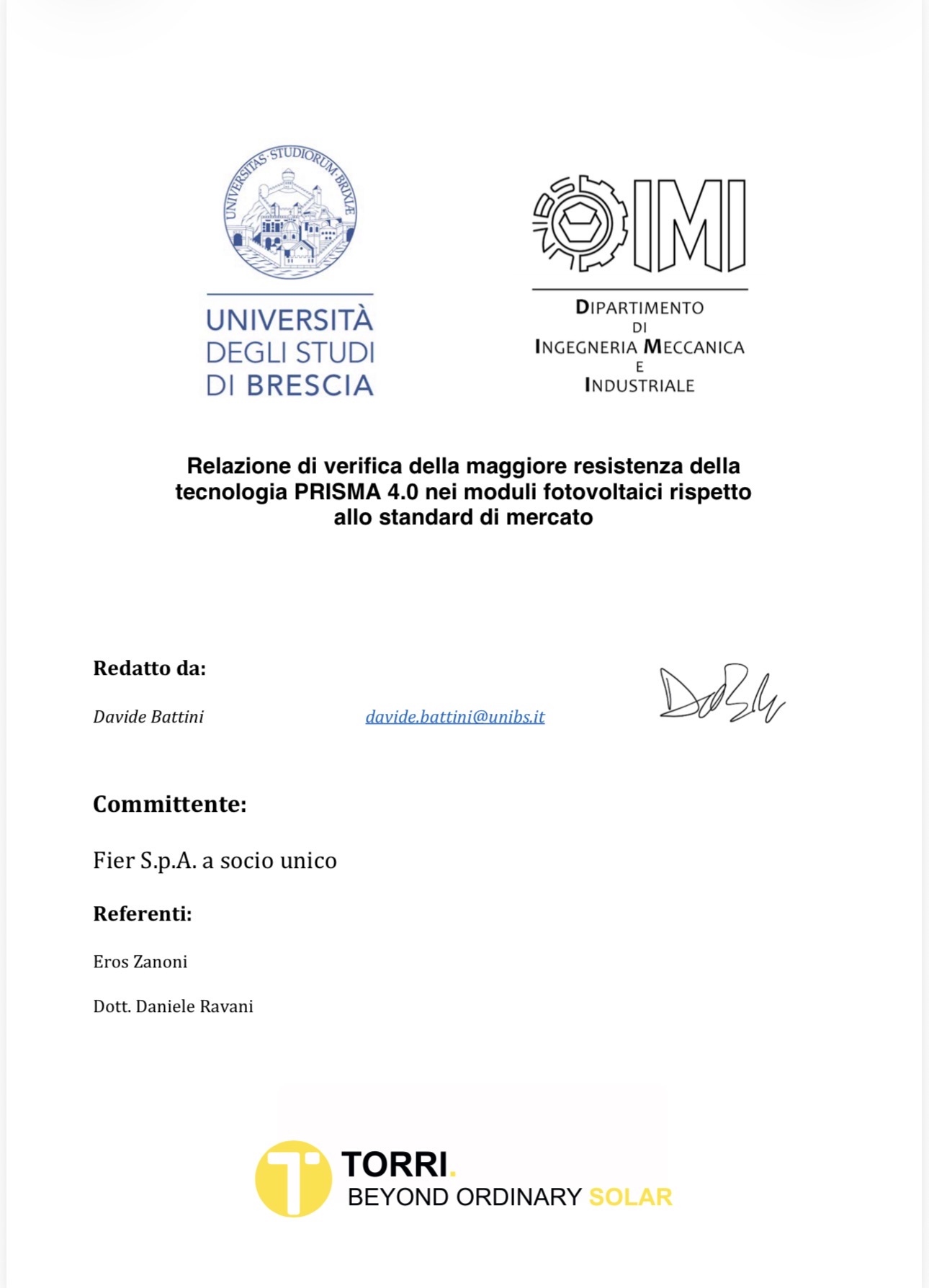

| Tecnologia PRISMA 4.0 | Università degli Studi di Brescia |
| ISO 9001:2015 Qualità | KIWA |
| ISO 14001:2015 Ambiente | KIWA |
| ISO 45001:2018 Sicurezza | KIWA |
| Factory Inspection Attestation Photovoltaic (PV) Panels | KIWA |
| Difetti di fabbrica | 30 anni |
| Performance lineare | 30 anni |
| PPS | Riservata agli installatori partner |
*Definiamo tutti i nostri prodotti attraverso l'efficienza di circuito, un indice che abbiamo studiato per rapportare la massima efficienza di cella con la dimensione del pannello fotovoltaico per ottenere la migliore performance termica.
**STC (standard test conditions) - 1000 Watt/m², AM 1.5, 25°C
***PPS (Prodotto/Performance/Servizio) - Garanzia riservata ai partner che copre la manodopera necessaria per l'eventuale sostituzione di prodotti difettosi per i primi due anni.
****La Factory Inspection non è disponibile per tutti i prodotti, chiedere all'ufficio commerciale prima dell'acquisto.
Le specifiche tecniche sono soggette a continui aggiornamenti e possono variare in qualsiasi momento senza alcun preavviso. Verificare condizioni e validità delle garanzie direttamente con l'azienda al momento dell'acquisto.
Silvered · Monocristallino PERC
Silvered 4.0
Modulo silver ad elevata robustezza per impianti industriali e commerciali in Revamping.
Il prodotto
Modulo fotovoltaico in silicio monocristallino PERC: 330/335Watt, 60 celle. Tecnologia PRISMA 4.0: vetro 4mm prismatico interno, polimero POE frontale con densità 430g/m³, backsheet trasparente, cornici di colore silver. Dimensioni 1665x1002x35mm, peso 21kg, resistenza carico statico 750Kg/m2, resistenza grandine 45mm a 110Km/h. Garanzia 30 anni sui difetti di fabbrica e 30 anni sulla performance lineare. Classe 1 di reazione fuoco.
Efficienza di circuito
Garanzia sul prodotto
IRSf · Indice di Robustezza Statica
Tecnologie impiegate
Celle PERC e policristalline per Revamping
I moduli TORRI per revamping fotovoltaico possono essere realizzati con celle PERC monocristalline o policristalline, permettendo di intervenire anche su impianti di precedente generazione con configurazioni oggi difficilmente reperibili sul mercato.
La tecnologia della cella viene selezionata in funzione delle caratteristiche del modulo da sostituire. L'obiettivo non è semplicemente aumentare la potenza nominale, ma ottenere il corretto matching elettrico con l'impianto esistente.
Per ogni configurazione vengono analizzati Voc, Vmp, Isc, Imp, curva I-V, coefficienti di temperatura, numero e disposizione delle celle, verificandone la compatibilità con tensione di stringa, finestra MPPT e limiti operativi dell'inverter.
L'utilizzo di celle policristalline permette inoltre di sviluppare soluzioni dedicate alla sostituzione di moduli di generazioni precedenti, ricercando caratteristiche elettriche e dimensionali coerenti con quelle originarie.
Anche la costruzione meccanica può essere configurata considerando dimensioni del modulo, disposizione delle celle, posizione della junction box, cablaggi e sistema di fissaggio.
In questo modo il nuovo modulo viene progettato per integrarsi nell'architettura elettrica e meccanica esistente, riducendo mismatch e modifiche all'impianto e consentendo interventi di revamping anche su configurazioni non più disponibili nella produzione fotovoltaica standard.
ARC — Anti-Reflective Coating
Il vetro frontale è trattato con un rivestimento antiriflesso ARC nanostrutturato, progettato per aumentare la trasmittanza della radiazione solare verso le celle.
Il coating crea uno strato a indice di rifrazione intermedio tra aria e vetro, riducendo il salto di indice all'interfaccia e quindi le perdite ottiche dovute alla riflessione secondo le leggi di Fresnel.
La struttura e lo spessore ottico del rivestimento sono inoltre progettati per generare interferenza distruttiva tra le componenti della luce riflessa, diminuendo ulteriormente la riflettanza nelle lunghezze d'onda di interesse per la conversione fotovoltaica.
Il risultato è una maggiore trasmittanza solare del vetro e un incremento del photon flux incidente sulle celle, con una riduzione delle perdite ottiche del modulo.
Scheda tecnica completa
Resistenza alla grandine — IEC 61215 MQT 17
La resistenza alla grandine di un modulo fotovoltaico viene verificata attraverso prove di impatto controllate secondo IEC 61215-2 – MQT 17 Hail Test.
Il test utilizza sfere di ghiaccio di diametro e massa definiti, accelerate a una velocità prestabilita e indirizzate verso punti specifici del modulo. Non viene quindi valutata solamente la dimensione del chicco: il parametro fisico fondamentale è l'energia cinetica trasferita durante l'impatto, determinata dalla massa e, soprattutto, dal quadrato della velocità:
Livelli di prova e energia d'impatto
| Diametro | Massa | Velocità | Energia cinetica |
|---|---|---|---|
| 25 mm | 7,5 g | 23,0 m/s | ≈ 2,0 J |
| 35 mm | 20,7 g | 27,2 m/s | ≈ 7,7 J |
| 45 mm | 43,9 g | 30,7 m/s | ≈ 20,7 J |
| 55 mm | 80,2 g | 33,9 m/s | ≈ 46,1 J |
| 65 mm | 132 g | 36,7 m/s | ≈ 88,9 J |
| 75 mm | 203 g | 39,5 m/s | ≈ 158 J |
Perché l'energia d'impatto è importante
Il livello base da 25 mm sottopone il modulo a circa 2 Joule. Aumentando il diametro del chicco, l'incremento della severità non è lineare: una sfera da 55 mm raggiunge circa 46 Joule, oltre 23 volte l'energia cinetica del test da 25 mm. Con una sfera da 75 mm si arriva a circa 158 Joule, quasi 80 volte l'energia del livello base.
Per questo motivo, conoscere esclusivamente il diametro della grandine non è sufficiente per valutare la resistenza di un modulo: diametro, massa, velocità ed energia d'impatto devono essere considerati insieme.
Cosa viene sollecitato durante l'impatto
L'urto non interessa solamente il vetro. L'energia viene trasferita attraverso l'intera struttura del modulo e può determinare:
- —rottura o danneggiamento del vetro frontale
- —microcrack e fratture delle celle
- —danneggiamento delle interconnessioni
- —deformazioni locali del laminato
- —perdita di isolamento o deterioramento delle caratteristiche elettriche
Per questo TORRI interviene sulla resistenza del modulo come sistema completo: vetro frontale da 4 mm, struttura del laminato, incapsulamento ad alta densità e protezione meccanica delle celle concorrono alla capacità del pannello di dissipare l'energia generata dall'impatto.
La resistenza alla grandine non è quindi solamente resistenza del vetro: è resistenza dell'intera architettura del modulo fotovoltaico.
*Definiamo tutti i nostri prodotti attraverso l'efficienza di circuito, un indice che abbiamo studiato per rapportare la massima efficienza di cella con la dimensione del pannello fotovoltaico per ottenere la migliore performance termica.
**STC (standard test conditions) - 1000 Watt/m², AM 1.5, 25°C
***PPS (Prodotto/Performance/Servizio) - Garanzia riservata ai partner che copre la manodopera necessaria per l'eventuale sostituzione di prodotti difettosi per i primi due anni.
****La Factory Inspection non è disponibile per tutti i prodotti, chiedere all'ufficio commerciale prima dell'acquisto.
Le specifiche tecniche sono soggette a continui aggiornamenti e possono variare in qualsiasi momento senza alcun preavviso. Verificare condizioni e validità delle garanzie direttamente con l'azienda al momento dell'acquisto.
Documentazione
Scheda tecnica
PDF · Silvered 4.0
Tutti i documenti nell'Area Clienti
Accedi all'Area Clienti per scaricare tutta la documentazione relativa ai prodotti: schede tecniche, manuali, certificazioni e garanzie.
| Modello | Potenza | Dimensioni | N. celle | Scheda tecnica |
|---|---|---|---|---|
| TRS 290-220P-SILVERED | 290 Wp | 990 x 1640 mm | 60 celle |
